Desalinhamento de engrenagens
O assunto tratado este artigo é o desalinhamento de engrenagens.
Desalinhamento em caixas de engrenagens
Uma forma muito comum de desalinhamento de engrenagens ocorre em caixas onde, ao longo dos anos de funcionamento, as caixas das chumaceiras vão ganhando folga e, em virtude disto, as engrenagens ficam mal posicionadas, ou seja, desalinhadas. Isto reflete-se na degradação do engrenamento e em subida do nível de vibrações, principalmente nas frequências da velocidade de rotação e harmónicas da frequência de engrenamento.
Desalinhamento em engrenagens abertas
Nas engrenagens abertas, as diferentes rodas dentadas são montadas individualmente em estruturas separadas e são mais suscetíveis a um desalinhamento na montagem que as montadas em caixa.
Este tipo de desalinhamento tem sintomas vibratórios específicos.

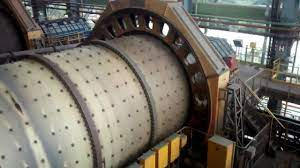

Exemplo de desalinhamento de engrenagens – moinho de cru de cimenteira
Na figura a seguir podem ver-se os níveis globais de vibrações, provocados por vibrações à frequência de engrenamento, nas chumaceiras dos pinhões de acionamento (com dentes retos), de um moinho de crua de uma cimenteira, desalinhados da coroa.
Figura – Vibrações nas chumaceiras do acionamento de um moinho acionado por engrenagem com dentes retos
Notem-se:
- As assimetrias de níveis, entre as chumaceiras do lado livre e do lado acionamento;
- As amplitudes elevadas na direção horizontal e axial nas chumaceiras do lado livre.
Destes níveis pode-se inferir que as chumaceiras do lado livre se encontram mais carregadas que as do lado do acionamento e que, portanto, a engrenagem de coroa se encontra desalinhada com os pinhões.
Depois de corrigido o desalinhamento do eixo do moinho os níveis de vibrações baixaram 40%.
Exemplo – Análise de fase da frequência de engrenamento
A análise de fase da frequência de engrenamento, com um analisador de vibrações, pode servir para determinar o modo de vibração de uma máquina e assim tentar tirar elações sobre as causas que provocam.
Na figura a seguir apresentada pode-se ver o resultado da análise da fase da componente à frequência de engrenamento (e harmónicas), efetuada nas chumaceiras de um pinhão de acionamento da coroa de um moinho.
Figura – Análise de Fase permite concluir que o movimento
das chumaceiras é como se vê
a) Movimento na direção vertical
b) Movimento na direção axial
Fig. – Movimento relativo das chumaceiras como se pode concluir a partir da Análise de Fase
Destes movimentos conclui-se que a posição relativa das chumaceiras era a que se vê na figura a seguir.
Figuras- Chumaceiras desalinhadas
