O Cepstro

Enquanto a FFT analisa frequências, o Cepstro analisa periodicidades presentes no próprio espectro.

Esta técnica permite identificar automaticamente:

espaçamento entre bandas laterais;
frequências de engrenamento;
frequências de modulação;
famílias harmónicas.

É particularmente útil em:

redutores;
engrenagens helicoidais;
multiplicadores;
caixas planetárias.

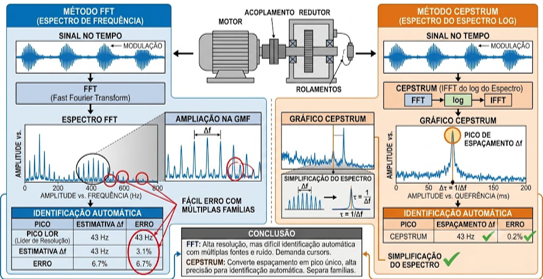

Comparação entre FFT e Cepstro na identificação automática do espaçamento entre bandas laterais.

Quando se analisa a vibração de uma caixa de engrenagens ou de um rolamento danificado, é comum deparar-se com um espectro FFT carregado de picos: a frequência de engrenamento, os seus harmónicos, e — em torno de cada um deles — famílias inteiras de bandas laterais igualmente espaçadas. Interpretar manualmente esta “floresta” de picos, identificar quantas famílias de bandas laterais existem, a que espaçamento correspondem e a que mecanismo cada uma pertence, é uma tarefa morosa e propensa a erro, sobretudo quando várias fontes de modulação se sobrepõem no mesmo espectro.

É exatamente este problema que o cepstro foi criado para resolver. Em vez de olhar diretamente para o espectro de frequência, o cepstro aplica-lhe uma segunda transformação, revelando de forma imediata e compacta a periodicidade que está “escondida” dentro dele — isto é, a família de harmónicos e bandas laterais igualmente espaçadas que, no espectro original, aparece dispersa por dezenas de picos individuais.

Origem e definição

O termo cepstro nasceu como um anagrama deliberado de “spectrum” — um jogo de palavras que sinaliza a ideia central da técnica: aplicar uma análise espectral ao próprio espectro. Formalmente, o cepstro é definido como o espectro de potência do logaritmo do espectro de potência</cite> do sinal original. Na prática de diagnóstico de vibrações, calcula-se tipicamente como a transformada inversa de Fourier do logaritmo do espectro de potência do sinal.

Este passo de tirar o logaritmo do espectro antes da segunda transformada não é um detalhe técnico menor — é o que confere ao cepstro a sua propriedade mais útil, explicada a seguir.

O domínio resultante da transformação chama-se quefrência (novamente um trocadilho, desta vez com “frequência”) e tem unidades de tempo. Um pico no cepstro a uma determinada quefrência indica que existe, no espectro original, uma família de componentes espaçadas em frequência de forma regular, com um intervalo igual ao inverso dessa quefrência.

Porque é particularmente útil no diagnóstico de engrenagens e rolamentos

Quando uma engrenagem apresenta um defeito — uma fissura na raiz de um dente, desgaste, excentricidade — o padrão normal de engrenamento é modulado, em amplitude ou em fase, pela frequência de rotação do veio defeituoso. O resultado no espectro FFT é uma família de bandas laterais, igualmente espaçadas, à volta da frequência de engrenamento e dos seus harmónicos.

A análise espectral convencional não é suficiente para identificar com exatidão defeitos em engrenagens, rolamentos e pás de turbina onde estão presentes bandas laterais e harmónicos, e essa abordagem depende também do caminho de transmissão entre a fonte e o sensor.</cite> O cepstro resolve isto de duas formas complementares:

Ao transformar o espectro de vibração no domínio da quefrência, separa os efeitos da fonte de vibração dos efeitos do caminho de transmissão, permitindo identificar facilmente as famílias de harmónicos e bandas laterais associadas ao defeito.</cite>
Representa o conteúdo de potência global de toda uma família de harmónicos e bandas laterais num único valor, mesmo quando estão presentes em simultâneo várias famílias de bandas laterais</cite> — o que no espectro FFT apareceria como dezenas de picos distintos, no cepstro concentra-se tipicamente numa única linha dominante na quefrência correspondente à frequência de repetição do defeito.

Esta segunda propriedade é a que mais interessa na prática: em vez de o analista ter de contar e agrupar manualmente dezenas de bandas laterais no espectro, o cepstro fá-lo automaticamente, resumindo toda a família num único indicador quantitativo.

A insensibilidade ao caminho de transmissão

Uma das vantagens mais citadas do cepstro é a sua relativa insensibilidade à localização do ponto de medição e a outros fatores relacionados com o percurso de transmissão do sinal entre a fonte de vibração e o sensor. <cite index=”26-1″>O cepstro é largamente insensível à localização do ponto de medição, concentrando-se apenas no conteúdo periódico do sinal.

A razão matemática para isto está precisamente na operação de tirar o logaritmo: quando um sinal passa por um caminho de transmissão, o efeito desse caminho combina-se com o sinal original por convolução no domínio do tempo — o que corresponde a uma multiplicação no domínio da frequência. Ao aplicar o logaritmo a essa multiplicação, ela transforma-se numa soma. E como o cepstro é essencialmente uma segunda transformada de Fourier, essa soma separa-se em componentes aditivas distintas — uma associada à fonte (periódica, e por isso concentrada num pico nítido de quefrência) e outra associada ao caminho de transmissão (tipicamente suave e de baixa quefrência). Esta separação aditiva é o que permite distinguir os componentes de frequência aproximados que, de outra forma, ficariam misturados no espectro convencional.

Aplicações práticas

A aplicação mais clássica e mais documentada do cepstro é o diagnóstico de caixas de engrenagens, tema que Robert B. Randall consolidou já na década de 1980 em publicações de referência da Brüel & Kjær, e que continua a ser o caso de uso mais citado na literatura técnica. Mas a técnica estende-se a outros contextos:

Rolamentos, onde as famílias de harmónicos associadas às frequências características de defeito (pista interior, pista exterior, elementos rolantes) também produzem estruturas periódicas identificáveis no cepstro.
Pás de turbina em navios e submarinos, onde o cepstro é referido como uma das melhores técnicas disponíveis para diagnóstico de defeitos, ao lado de engrenagens e rolamentos.
Deteção de defeitos múltiplos em caixas de engrenagens de aerogeradores, onde os defeitos ficam frequentemente enterrados na intensa energia vibratória gerada pelo elevado número de engrenagens e rolamentos a operar em condições severas — um cenário em que técnicas convencionais de filtragem e demodulação já não bastam, e a análise cepstral ajuda a distinguir componentes de frequência que de outra forma se confundiriam.
Turbomáquinas de motores de foguetão, onde já foi implementado como parâmetro quantitativo único, calculado automaticamente a partir de registos temporais armazenados, para decisões de aceitação/rejeição de equipamento antes de voo — mostrando a robustez da técnica mesmo em máquinas de altíssima velocidade de rotação.

A variante para regimes não estacionários: o cepstro de ordem

Tal como a análise por envelope clássica, o cepstro tradicional assume implicitamente que a velocidade de rotação é constante durante a aquisição. Em máquinas que arrancam, param ou variam de velocidade — situação já discutida a propósito das limitações do envelope — essa premissa não se verifica, e a técnica clássica perde precisão.

A resposta a esta limitação é o cepstro de ordem (order cepstro): em vez de amostrar o sinal a intervalos de tempo constantes, procede-se a um reamostragem do sinal a intervalos de ângulo de rotação constantes — convertendo, na prática, um sinal instacionário no domínio do tempo num sinal estacionário no domínio do ângulo. Só depois desta conversão é que se aplica a análise cepstral. Esta abordagem tem-se mostrado eficaz no diagnóstico de desgaste em engrenagens durante processos de arranque, evitando o fenómeno de “borrão” em frequência (frequency fuzziness) que a análise espectral tradicional não consegue resolver nestas condições, e tem sido combinada com sucesso com classificadores baseados em redes neuronais para diagnóstico automático em regime de aceleração.

Onde se encaixa entre as técnicas de diagnóstico avançado

Numa progressão de técnicas para lidar com sinais de vibração cada vez mais complexos — desde o envelope clássico, passando pela curtose espectral e pelo fast kurtogram, até à análise cicloestacionária e à inteligência artificial — o cepstro ocupa um lugar intermédio bem definido: é a ferramenta de eleição especificamente para desemaranhar famílias de harmónicos e bandas laterais, um problema que as técnicas de demodulação por si só não resolvem de forma tão direta. Por essa razão, é comum encontrá-lo combinado com a análise por envelope — usando o envelope para expor a modulação de amplitude associada a impactos, e o cepstro para quantificar e separar as diferentes famílias periódicas daí resultantes — numa abordagem complementar em vez de concorrente.

Conclusão

O cepstro é uma das técnicas mais elegantes da análise de vibrações precisamente porque resolve, de forma matematicamente direta, dois problemas que de outro modo exigiriam interpretação manual trabalhosa: a contagem e agrupamento de famílias de bandas laterais complexas, e a separação entre o que é característico da fonte de vibração e o que é apenas efeito do caminho de transmissão até ao sensor. Mais de quatro décadas depois dos primeiros trabalhos de Randall sobre o tema, continua a ser uma ferramenta de referência no diagnóstico de engrenagens e rolamentos — e, com a variante de ordem, estende-se também a máquinas que operam em regimes de velocidade variável, mantendo-se plenamente relevante na caixa de ferramentas da manutenção condicionada moderna.
