Integración de tecnología y mantenimiento predictivo

Integración de vibraciones y termografía en la rutina

Integración de análisis de vibraciones y termografía en la rutina - Ejemplo 1

introducción

El siguiente es un ejemplo práctico de integración vibraçõe análisiss e termografía inspección de rutina.

Actualmente, el mayor costo de implementar un sistema de mantenimiento predictivo es el costo de personal para implementarlo. De facto, este costo supera con creces el costo de la inversión inicial en la adquisición de equipos. tan, Existe una gran preocupación por aprovechar al máximo el trabajo de los técnicos que implementan técnicas de inspección..

2 Integración de análisis de vibraciones y termografía en la rutina – el analizador de vibraciones como plataforma para la integración de tecnologías de mantenimiento predictivo

A continuación puede ver imágenes de este equipo., con las funciones de analizador y cámara termográfica.

Integración de vibraciones y termografía en la rutina Integración de vibraciones y termografía en la rutina

Analizador

Cámara y termografía

De facto, este equipo integra las siguientes tecnologías de mantenimiento predictivo:

  • Vibraciones: analizador y recopilador de datos;
  • termografía;
  • corriente de alimentación Análisis;
  • Ultra hijos;
  • Máquina fotográfica;
  • Estetoscopio;
  • Registrador de señales;
  • Equipo de equilibrado in situ;
  • Control de lubricación.

tan, cuando quieras usar, la cámara de termografía está conectada a un enchufe USB, en la parte superior del equipo, como puedes ver en las imagenes.

Integración de vibraciones y termografía en la rutina Integración de vibraciones y termografía en la rutina

De este modo, la cámara de termografía generalmente va en el bolsillo del inspector y se ensambla cuando tiene la intención de usarla. tan, se puede utilizar de forma óptima en el trabajo de inspección y las imágenes obtenidas se integran automáticamente en los informes.

3 – Integración de análisis de vibraciones y termografía en la rutina – aplicación de computadora

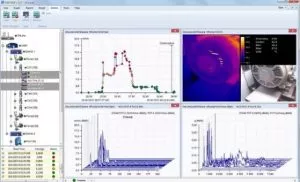

tan, o Programa DDS para ADASH, es la aplicación informática que integra las diferentes tecnologías. De facto, le permite generar informes de inspección de vibraciones y termografía, automáticamente. De esta manera alivia la carga burocrática asociada con el trabajo de inspección..

Integración de tecnología y mantenimiento predictivo

4 – Integración de análisis de vibraciones y termografía en la rutina - Ejemplo 1 - motor caliente

En una rutina de medición de vibraciones, realizado con ADASH VA5 Pro, estos se midieron en un motor eléctrico, no se detectó nada anormal. Esto se puede ver en los gráficos de nivel global y la envolvente de aceleración., mostrado abajo.

Integración de análisis de vibraciones y termografía en la rutina

sin embargo, el técnico sintió que el motor estaba caliente. ¿Cómo tenía el equipo de termografía, decidió realizar una inspección termográfica.

Integración de análisis de vibraciones y termografía en la rutina

Inmediatamente descubrió que tenía una temperatura máxima de 80ºC.. tan, llamó la atención de los responsables del mantenimiento sobre este hecho.

Cuando se inspeccionó el motor, se vio que el ventilador del motor estaba obstruido con suciedad. En consecuencia, se llevó a cabo la limpieza.

Al inicio, se realizó nuevamente una inspección termográfica. En este momento se encontró que su temperatura de operación bajó de 80ºC a 33ºC..

5 – conclusión

Dado que la temperatura de funcionamiento del motor es un factor de degradación de su aislamiento, la inspección ha hecho al menos una contribución significativa, para su mayor confiabilidad. Lo peor, evitó un incendio.

El potencial de integrar el análisis de vibraciones y la termografía en la rutina se demuestra completamente en este ejemplo..
